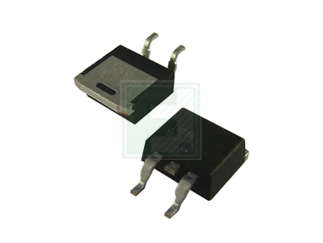

Микросхема линейного стабилизатора напряжения MC7805BD2TR4G от Onsemi с фиксированным выходным напряжением 5 В и максимальным током нагрузки до 1 А. Предназначен для поверхностного монтажа в корпусе TO-263-3 (D2PAK). Обладает защитой от перегрева, короткого замыкания и ограничением тока. Широко используется в электронике общего назначения, промышленном оборудовании и блоках питания.
Категория:
Линейные стабилизаторы
Артикул:
9187829
Наличие:
194
-
Package Style:
TO-263-3 (D2PAK)
-
Mounting Method:
Surface Mount
-
ECCN:
EAR99
-
Информация PCN:
N/A
-
Статус части:
Active
-
Размер минимального заказа, шт.:
800
-
Производитель:
Onsemi
-
Тикер производителя:
ON
-
Модель модификации:
MC7805BD2TR4G
-
Модель:
reel
-
Артикул (SKU):
9187829
-
Ссылка на предложение поставщика:
https://www.futureelectronics.com/p/semiconductors--analog--regulators-reference--linear-regulators/mc7805bd2tr4g-onsemi-9187829
-
Tolerance (%):
±4%
-
Operating Temp Range:
-40°C to +125°C
-
Quiescent Current:
3.2mA
-
Input Voltage-Min:
7V
-
Input Voltage-Max:
35V
-
Output Voltage Fixed:
5V
-
Dropout Voltage-Max:
2V
-
Output Current-Max:
1A
-
Regulator Topology:
Fixed
-
No. of Outputs:
Single
-
Output Noise:
10µV
-
Current - Limit:
2.2A
-
Load Regulation:
0.15mV
-
Line Regulation:
5mV
-
Скачать Datasheet MC7800-D.PDF:
http://www.onsemi.com/pub/Collateral/MC7800-D.PDF
