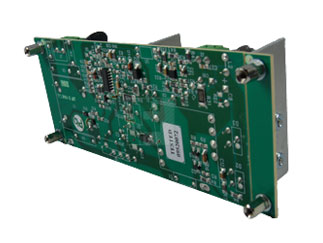

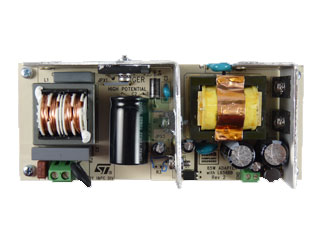

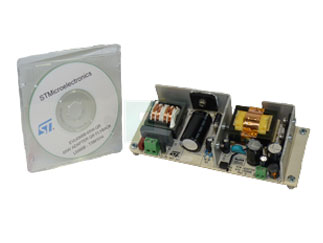

EVL6566B-65W-QR Плата адаптера обратноходового преобразователя, 19 В, 65 Вт

Плата EVL6566B-65W-QR представляет собой адаптер обратноходового преобразователя с квазирезонансным режимом работы, предназначенный для приложений управления питанием. Основана на контроллере L6566B от STMicroelectronics, обеспечивающем высокую производительность и эффективность.

Основные характеристики:

• Выходное напряжение: 19 В
• Выходная мощность: 65 Вт
• Режим работы: Квазирезонансный (Quasi-Resonant)
• Контроллер: L6566B
• Встроенный высоковольтный пуск 700 В
• Выбираемый многорежимный режим работы: фиксированная частота или квазирезонансный
• Управление при малой нагрузке
• Низкий ток покоя (< 3 мА)
• Адаптивное UVLO
• Прямая связь по питающей сети для постоянной мощности в зависимости от напряжения сети
• OCP с импульсной модуляцией, отключение при перегрузке
• Обнаружение насыщения трансформатора
• Программируемая частотная модуляция для снижения электромагнитных помех
• Защелкивающаяся или автоматическая перезагрузка OVP
• Защита от пониженного напряжения
• Драйвер затвора типа "тотемный полюс" -600/+800 мА с активным понижением во время UVLO

Применение:

• AC-DC адаптеры/зарядные устройства
• LCD TV/мониторы, PDP
• Цифровые потребительские устройства, IT оборудование
• Однокаскадные PFC
