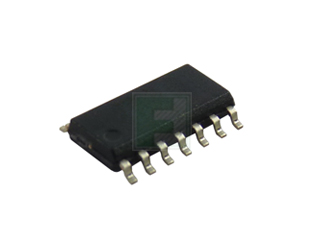

Микросхема 74HC132D,653 - высокоскоростной Si-gate CMOS четырехканальный 2-входовый триггер Шмитта NAND, совместимый по выводам с LSTTL. Напряжение питания от 2.0 В до 6.0 В. AEC-Q100, защита от ESD. Применение: формирователи волн и импульсов, мультивибраторы.
Категория:
A/HC/T (серия 74)
Артикул:
9507310
Наличие:
529
-
Operating Temperature:
-40°C to +125°C
-
Package Style:
SOIC-14
-
Mounting Method:
Surface Mount
-
ECCN:
EAR99
-
Информация PCN:
N/A
-
Статус части:
Active
-
Размер минимального заказа, шт.:
2500
-
Производитель:
Nexperia
-
Тикер производителя:
NPR
-
Модель модификации:
74HC132D,653
-
Модель:
reel
-
Артикул (SKU):
9507310
-
Ссылка на предложение поставщика:
https://www.futureelectronics.com/p/semiconductors--logic--74-series--a-hc-t/74hc132d-653-nexperia-9507310
-
Capacitance:
3.5pF
-
Supply Voltage-Nom:
2V to 6V
-
Moisture Sensitivity Level:
1
-
Power Dissipation:
0.5W
-
Logic Circuit:
NAND Schmidt Trigger
-
Family:
A/HC/T/U
-
No of Pins:
14
-
No of Functions / Channels:
4
-
Propagation Delay:
10ns
-
No of Inputs:
8
-
No of Outputs:
Quad
-
High Level Output Current:
-5.2mA
-
Low Level Output Current:
5.2mA
-
Quiescent Current:
2µA
-
Скачать Datasheet 74HC_HCT132.pdf:
https://assets.nexperia.com/documents/data_sheet/74HC_HCT132.pdf
